DK、DB型吊式圆盘给料机

来源：http://www.xxsddjx.com/product887675.html 发布时间：2026-07-29 返回列表

产品详情

　　一、DK、DB型吊式圆盘给料机概述

　　圆盘给料机是一种应用广泛的连续式容积加料设备，该机是利用物料的流动性，通过转动的圆盘和可调节的刮料板把物料从容器中刮送到受料设备中，适用于各种非粘性且流动性不是非常好的物料。该类机型设计紧凑，结构简单，调节方便，维修量小，噪音很低，是水泥厂、化工行业、发电厂等部门的系统配料设备，同时可作为其它行业非粘性物料的喂（给）料设备，该机型为吊式结构。DB 为封闭式结构，防尘，防灰，但调节运转均在封闭的壳体内，不够直观。DK 为开式结构，适用于灰尘性不大的物料，并且运转，调节均直观明了。

　　二、主要技术参数

　　DK、DB 型圆盘给料机主要技术参数见表 22—1

　　三、DK、DB 型圆盘给料机外形尺寸

　　DK、DB 型圆盘给料机外形见图 22—1，主要外形尺寸见表 22—2。

　　四、说明

　　1、圆盘给料机供货时一般为表 22—1 中所示减速机及普通电机，如需在特殊场合中使用，需订货时说明，如改用防爆电机，减速机或有其它特殊要求等。

　　2、图 22—1 所示为吊式圆盘给料机，也可制成座式，并且也分闭式和开式两种结构。

表 22—1 DK、DB 型圆盘给料机主要技术参数表

参数 \ 型号	DK6DB6	DK8DB8	DK10DB10	DK13DB13	DK16DB16	DK18DB18	DK20DB20
圆盘直径（mm）	Φ600	Φ800	Φ1000	Φ1300	Φ1600	Φ1800	Φ2000
Max. Rot. Speed（r・p・m）	8	8	7.5	6.5	6	5	5
Min. Rot. Speed（r・p・m）	2	2	1.9	1.6	1.5	1.25	1.25
给料量（m³/h）	1.28～2.25	2.20～4.42	4.80～9.64	8～16.1	13.1～28.1	17.4～34.6	25.4～51
电机功率（kW）	1.1	1.1	1.5	3	4	5.5	7.5
总减速比	116	116	124	143	158	192	192
物料Maximum Lump Size（mm）	25	30	40	50	60	70	80
活动筒高度（mm）	50～130	60～165	80～220	100～275	120～340	140～385	160～440
设备重量 DK（kg）	440	560	860	1160	2050	3100	3300
设备重量 DB（kg）	500	600	910	1280	2300	—	—

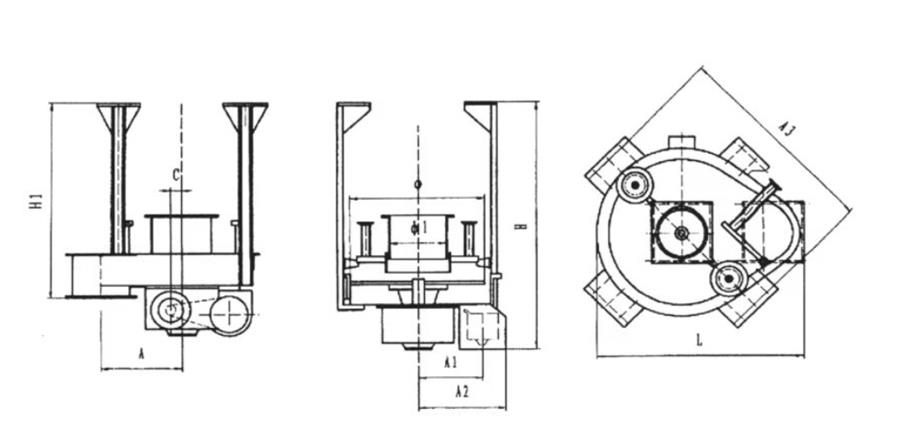

图22-2 DK、DB型圆盘给料机外形图

表 22—2 DK、DB 型圆盘给料机主要外形尺寸表

代号	DK6DB6	DK8DB8	DK10DB10	DK13DB13	DK16DB16	DK18DB18	DK20DB20
Φ	600	800	1000	1300	1600	1800	2000
Φ1	250	300	400	500	600	700	800
H	1052	1152	1427	1597	1920	2075	2165
H1	880	925	1082	1250	1535	1595	1695
A	360	460	575	750	920	1035	1150
A1	463	467	535	605	683	817	817
A2	630	634	715	806	905	1055	1055
A3	780	1000	1210	1550	1880	2120	2360
C	49	49	30	30	33	46	46
L	855	1085	1350	1735	2115	2365	2620
